| 产品概述 |
━ Product featuresv1 ━
|
TN06静止法兰扭矩变送器采用超短结构单法兰安装形式，结构稳定，同轴性好，抗过载能力强。在扭力的作用下，测量轴产生微形应变，该形变使电桥输出发生变化，变化的幅值与被测扭矩成比例。电桥电路将电桥的失衡信号，转换为电压信号输出。该产品主要应用于大型数控设备的过程测量。
| 01 扭矩测量范围宽（0～2kN.m）； |
| 02 测量精度高、稳定性好、可靠性高 ； |
| 03 体积小、重量轻、外形美观； |
| 04 抗浪涌电压、抗射频干扰； |
| 05 直接过程安装，便于安装维护。 |
技术参数
|
━ Technical parameters ━ |
| 型号 | TN06 |
| 量程 | 20-2000N.m（可选） |
| 蠕变 | ±0.1%F.S |
| 非线性 | ±0.01%F.S
|
| 滞后 | ±0.01%F.S |
| 重复性 | ±0.01%F.S |
| 灵敏度温漂 | ≤0.002%F.S/℃
|
| 零点温漂 | ≤0.002%F.S/℃ |
| 工作温度范围 | -10℃～+70℃
|
| 温度补偿范围 | -10℃～+40℃
|
| 安全载荷 | 150%F.S |
| 绝缘阻抗 | ≥5000 MΩ（50VDC） |
| 变送器供电 | 24VDC±15VDC |
| 变送输出 | 4-20mA,0-±10VDC,1-5VDC |
| 防护等级 | IP50 |
导线颜色
| 红Red(+E）绿Green(-E） 黄Yellow(+S)白 White（-S） |

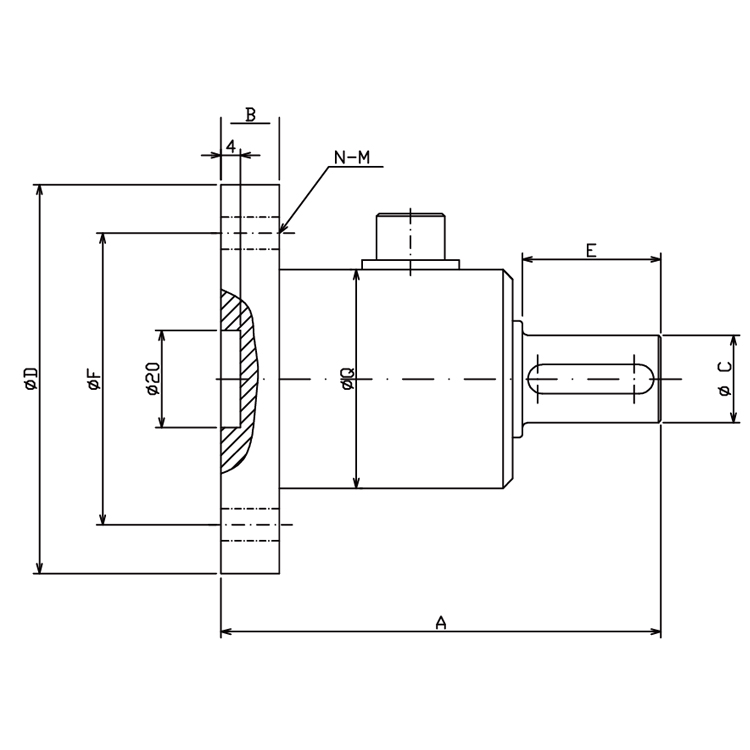

| 外形尺寸 |
━ Overall dimension ━
|
